STC系列多色LED指示灯支架孔规格和支架外形图
2022-06-09

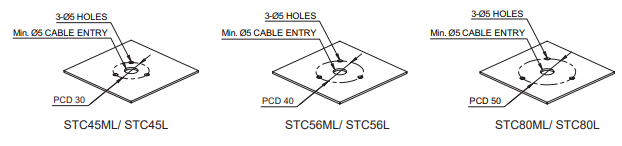

■ 支架孔规格
STC45ML/ STC56ML/ STC80ML - 直附型系列
① 产品安装的位置上进行加工安装孔, 安装孔规格如下。
② 拧下产品固定螺丝上的凸缘螺母,再将3个螺丝插入安装孔。
③ 请确认拧紧的螺母固定状态。

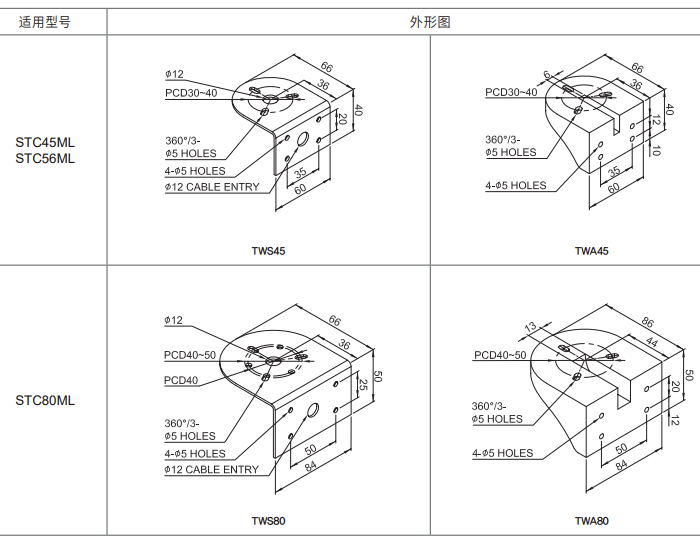

■ 支架(需购买)外形图
本产品使用的支架(直附型系列)需购买时,参考如下尺寸进行安装。
