QWTD系列
已复制此页面链接
QWTD
Max.85dB
- 产品特征
20种内置报警音 (Max. 85dB at 1m)
- 电压
DC:12V,24V│AC:12V,24V,110V~220V
- 外形尺寸
Diameter : Ø70mm │Height : 154-318 │Depth : 76
- 材质
灯罩-AS │底座-ABS
- 防护等级
IP54
- 认证
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征

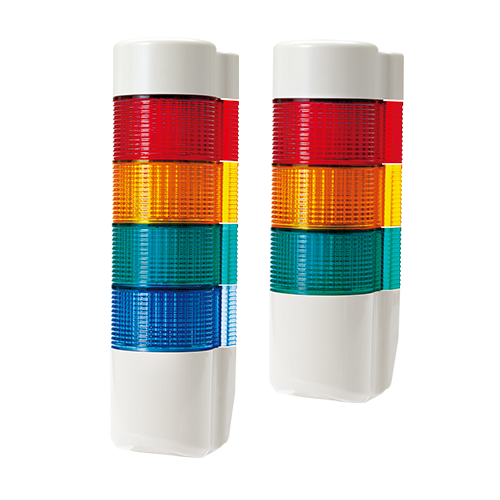

产品特征- 产品结构上采用减少突出部位减少外部障碍物而引起的破损壁挂型结构
- 灯罩外形接近于圆形, 提高侧面的可视性能
- 在20多种信号音中可以选择5种音(警告音5音、特殊警告音5音、音乐音5音、提示音5音)
- 通过接线方式选择长亮/闪亮
- 标准颜色构成
1层 -
R-红
2层 - R-红
G-绿
3层 - R-红
A-黄 G-绿
4层 - R-红 A-黄 G-绿
B-蓝
5层 - R-红 A-黄 G-绿 B-蓝
W-白 - 各层灯罩可以根据需要随意排列
- 信号音音量 : Max. 85dB at 1m
- 材质 : 灯罩-PC, 盖子-ABS, 底座-ABS
- 使用环境温度 : -30°C ~ +50°C
- 防护等级 : IP54
- 技术认证 : CE
- 符合RoHS
规格参数
| 型号 | 层数 | 电压 | 内置音及音量 | 认证 | 重量 | 颜色 |
|---|---|---|---|---|---|---|
| QWTDL 长亮型 QWTDLF 长亮/闪亮型 | 1 | AC/DC12V | • WS-警告音5音 • WP-特殊警告音5音 • WM 音乐5音 • WA-提示音5音 • 内装音 : Max.85dB at 1m | | 0.14kg | R-红 |
| AC/DC24V | 0.14kg | |||||
| AC110V~220V | 0.27kg | |||||
| 2 | AC/DC12V | 0.18kg | R-红 G-绿 | |||
| AC/DC24V | 0.18kg | |||||
| AC110V~220V | 0.32kg | |||||
| 3 | AC/DC12V | 0.23kg | R-红 A-黄 G-绿 | |||
| AC/DC24V | 0.23kg | |||||
| AC110V~220V | 0.36kg | |||||
| 4 | AC/DC12V | 0.27kg | R-红 A-黄 G-绿 B-蓝 | |||
| AC/DC24V | 0.27kg | |||||
| AC110V~220V | 0.41kg | |||||
| 5 | AC/DC12V | 0.32kg | R-红 A-黄 G-绿 B-蓝 W-白 | |||
| AC/DC24V | 0.32kg | |||||
| AC110V~220V | 0.45kg |
※ 内装音最大音量基准为WS-Ch1音
※ AC规格使用电压范围为AC100V~240V
※ CE认证: DC12V、DC24V
※ 音源详细内容请参照本目录册的[标准产品音源种类及组合]。
光源部电流(1层为基准)
电压 | DC12V | DC24V | AC110V~220V |
|---|---|---|---|
光源部电流(1层) | 105mA | 80mA | Max.35mA |
| 信号音电流 | 200mA | 140mA | Max.60mA |
