SW2TS系列
已复制此页面链接

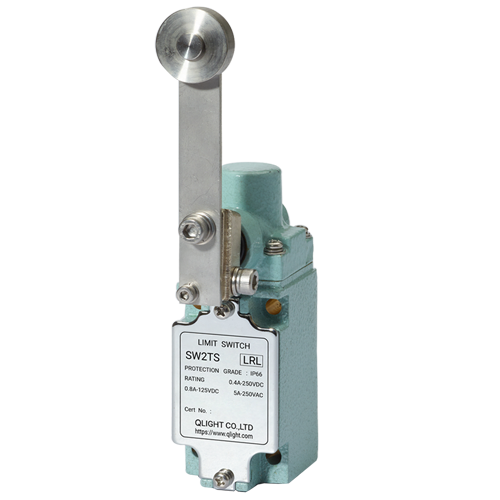

SW2TS-LRL
船用重负荷行程开关-可调式大型滚轮操作杆型
- 产品特征
可调式大型滚轮操作杆型
- 外形尺寸
43(W)×51.3(H)×192.5(L)
- 材质
灯体, 灯头, 顶盖, 螺栓与螺母类, 滚轮, 操作杆-SUS
- 防护等级
IP66
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征
产品特征- 采用SUS316L不锈钢材质的底座及盖子，具备卓越的耐腐蚀性和耐盐性，适用于海水及化 学气体环境。
- 采用本公司独特 的双重弹簧复位系统，即使是长时间工作，也能够保持稳定的动作特性。
- 采用不锈钢(SUS)材质的外部螺栓·螺母及零部件，在恶劣环境和海洋环境中展现出优异的耐腐蚀性。
- 通过耐寒微动开关、耐寒润滑脂和硅胶密封件，具备应对极端低温环境的能力。
- 具备与标准型微动开关相同的安装孔和外观的重负荷规格。
- 应用领域：行车，大型输送机，大型工业机械设备户外工业设备，船舶甲板及港机设备存在腐蚀性·碱性气体的化工厂
- 耐寒型（-40℃~+40℃）、耐热型（+50℃~+120℃）可按订单规格定制供应
规格参数
| 保护结构 | IP66 | |
|---|---|---|
| 机械寿命 | Over 2 million operations | |
| 电器寿命 | Over 0.2 million operations | |
| 允许动作频率 | 机械 | 120 Operations per minute max. |
| 电器 | 30 Operations per minute max. | |
| 绝缘电阻 | 100MΩ min. at 500V DC | |
| 接触电阻 | 50MΩ max. | |
| 耐电压 | 非连续电子 | 1,000VAC, 50 to 60Hz for 1minute |
| 各端子与非充电金属部之间 | 2,000VAC, 50 to 60Hz for 1minute | |
| 耐冲击 | 耐用 | Approx. 1,000m/s²(100G) |
| 误动作 | Approx. 250m/s²(25G) | |
| 震动 | 10 to 55Hz 1.5mm double amplitude(振幅) | |
| 使用周围温度范围 | -10°C to +55°C -40°C to +40°C (耐寒型产品) +50°C to +120°C (耐热型产品) -55°C to +65°C (符合RMRS标准的产品) |
|
| 使用周围湿度范围 | 45 ~ 85% RH | |
| 认证 | ||
| 启动 电流 | 常闭 | 最大 20A |
|---|---|---|
| 常开 | 最大 10A |
*注.
1.表格上尺寸为正常电流
2.诱导负荷的逆率为 0.4以上(交流), 变更数 7ms 以下(直流)
3.灯泡负荷，可以计算为 10倍的启动电流
4.电动机负荷电流，可以计算为6倍启动电流
1.表格上尺寸为正常电流
2.诱导负荷的逆率为 0.4以上(交流), 变更数 7ms 以下(直流)
3.灯泡负荷，可以计算为 10倍的启动电流
4.电动机负荷电流，可以计算为6倍启动电流
